ニッケルターゲットの作製方法
⑴スパッタリング法 - DCスパッタリング：ニッケルなどの非絶縁材料に使用され、間に電圧差が形成されます。ターゲットターゲット表面から基板へニッケル原子をスパッタリングさせます。 - RF スパッタリング: 絶縁体または高抵抗材料に適しています。 RF スパッタリングでは、ターゲットと基板の間に高周波電場を形成し、ガスを励起してプラズマを生成し、ニッケル原子の堆積を促進します。
⑵電子ビーム蒸着法 - 真空環境下で高エネルギーの電子ビームをニッケルターゲットに照射し、表面のニッケル原子がエネルギーを得て蒸発し、基板上で凝縮して薄膜を形成します。
⑶化学蒸着 (CVD) - 化学反応を利用して高温で基板表面にニッケルを蒸着します。この方法では、反応物質としてニッケルの揮発性化合物が必要であり、反応条件を正確に制御することにより、高純度で均一なニッケル膜を得ることができます。
⑷ホットプレス法 - ニッケル粉末を高温高圧下で圧縮成型し、高純度、高密度のニッケルターゲットを製造するのに通常使用されます。この方法により、ニッケルターゲットの微細構造を制御し、その物理的特性を向上させることができます。
⑸電気分解 - これは、電解プロセスを通じてニッケル塩溶液から基板上にニッケルを直接析出させる方法です。この技術により、大面積のニッケルターゲットを低コストで製造できます。
⑹磁気スパッタリング - 磁場を加えてスパッタ粒子の軌道を制御することにより、ニッケルターゲットの堆積効率と膜層の均一性が向上します。
ニッケルターゲットの詳細パラメータ
| 製品： | ニッケルスパッタリングターゲット |
| 純度： | 99.99%, 99.995% |
| サイズ： | カスタマイズされた |
| 形： | 長方形または円形 |
| テクノロジー： | VIM |
| 応用： | Pvdコーティング産業 |
| パッキング： | 内側は真空密封パッケージ、外側は輸出カートンまたは木製ケース |

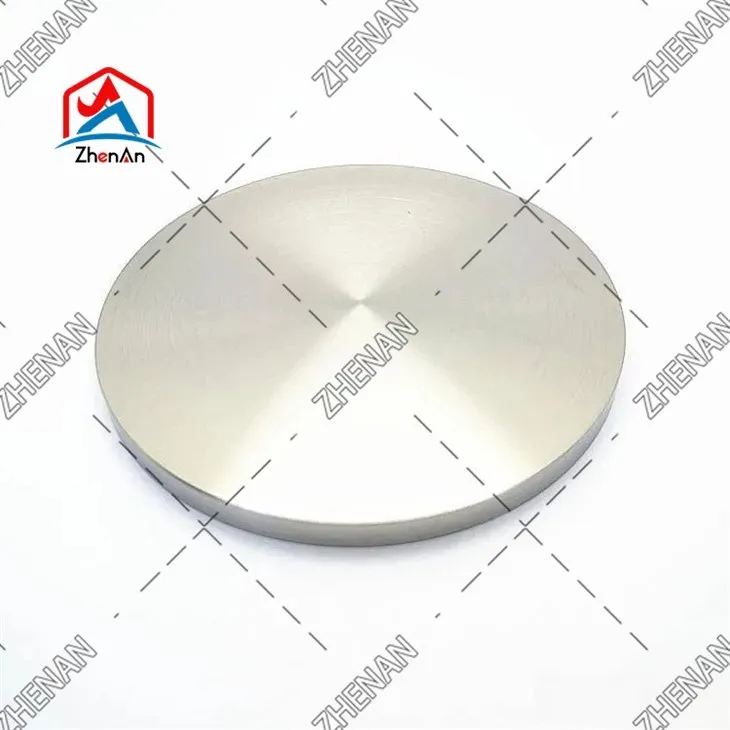

ニッケルスパッタリングターゲットの製品展示
なぜ私たちを選ぶのですか?
1. 品質認証
製品はIS09001品質マネジメントシステム認証に合格しています。
2. OEM/ODMサポート
OEM/ODMをサポートします。当社にはさまざまな顧客のニーズを満たす優れた設計チームがあります
3. 心のこもったサービス
専門の営業とエンジニアのチーム、7時間365日ホットラインで問題を解決します
お客様訪問と社内環境写真
ZhenAnについてのよくある質問
Q1: テスト用のサンプルを入手できますか?
A：はい！テストでは、アプリケーションの結果を視覚的に表示できます。実はサンプルは無料なので、
宅配便料金のみお支払いください。
Q2: 独自のパッケージを使用できますか?
A：はい！ OEM提供可能です。梱包材を弊社工場にお送りいただくことも可能です
または、指定されたパッケージを購入することもできます。
この場合、追加料金を支払う必要がある場合があります。
Q3：蒸着材料の検査方法はありますか？
A: 梱包前に100%自己検査
Q4: 蒸着材料を選ぶときは何を考慮すればよいですか?
A: 必要なアプリケーションとアプリケーション効果。
Q5: 蒸着材料のサプライヤーを選ぶときは何を考慮すればよいですか?
A：専門的で経験豊富なメーカー、安定した品質管理、効率的なサービス。
Q6: 注文前に御社や工場を訪問することはできますか?
A：もちろん、ご来店も大歓迎です。
当社の住所情報：中国河南省安陽市文峰区華府商業センター
空港までお迎えに上がり、一連のサービスをご提供いたします。
